      顧名思義，屏蔽電纜有屏蔽二字，通過在傳輸電纜上加一層屏蔽層，是一種抗外界電磁干擾的電纜。電纜結構的所謂“屏蔽”也是改善電場分布的一種手段。電纜導體由多股線絞合而成，與絕緣層之間容易形成氣隙，導體表面不光滑，容易引起電場集中。接下來，下面廣東金聯宇電纜就屏蔽線的相關知識進行詳細說明。

         1、電纜屏蔽層

       1、在導體表面加一層半導電材料的屏蔽層。它與屏蔽導體具有相同的電位，與絕緣層接觸良好，因此在導體與絕緣層之間發生局部放電。該屏蔽層也稱為內屏蔽層。此外，絕緣表面與護套的接觸區域可能會出現縫隙，電纜彎曲使油紙電纜的絕緣表面更容易產生裂紋，引起局部放電。

         2. 在絕緣層之上添加一層半導體材料屏蔽層。與屏蔽絕緣層接觸良好，與金屬護套電位相同，避免了絕緣層間的局部放電。層和護套。

        電纜的屏蔽層用于均勻傳導線芯和隔離電場。 6kV以上的中高壓電力電纜一般都有導體屏蔽層和絕緣屏蔽層，但有些低壓電纜則沒有。它有一個屏蔽層。屏蔽層有兩種類型：半導體屏蔽層和金屬屏蔽層。

        第二屏蔽電纜、

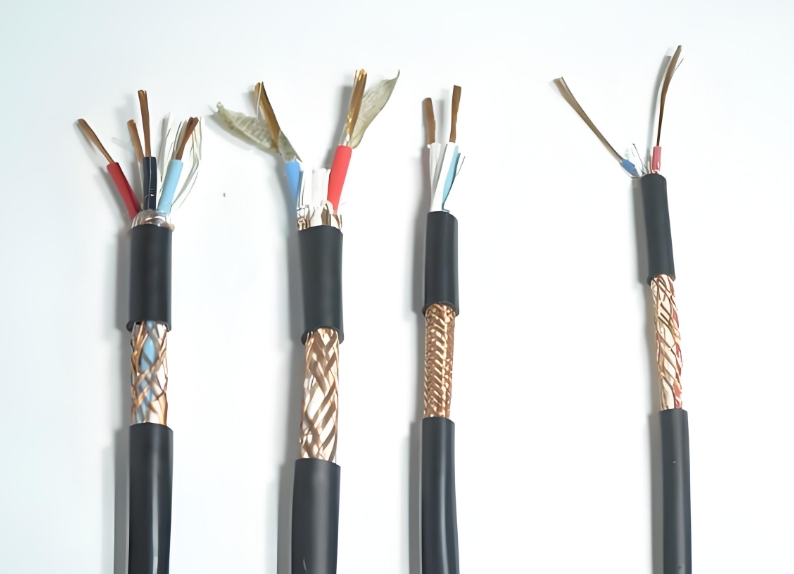

        這類電纜的屏蔽層多采用金屬絲或金屬薄膜編織而成，有單屏蔽和多屏蔽等多種方式。單屏蔽是指可以用一根或多根導線包裹的單個屏蔽網或薄膜。多重屏蔽方式是在一根電纜中加入多個屏蔽網和一層屏蔽膜。有的用于隔離導線間的電磁干擾，有的則采用雙層屏蔽，屏蔽效果更好。屏蔽機制是通過將屏蔽層接地來隔離外部線對上的感應干擾電壓。

         1. 半導電屏蔽

       半導屏蔽通常安裝在導電芯的外表面和絕緣層的外表面，分別稱為內半導屏蔽和外半導屏蔽。半導屏蔽具有很低的電阻率。 ，由厚度小的半導體材料制成。內部半導電屏蔽層用于芯線的均勻外表面避免電場、粗糙的導體表面和絞合的線芯引起的氣隙在導體和絕緣體中產生局部放電。外層半導電屏蔽層與絕緣層外表面接觸良好，與金屬護套電位相同，避免因電纜絕緣層開裂等缺陷造成金屬護套局部放電。水面。

         2. 金屬護罩

       對于無金屬護套的中低壓電力電纜，除增加半導電屏蔽層外，還應增加金屬屏蔽層。金屬屏蔽層通常用銅帶或銅線纏繞，主要起電場屏蔽作用。

        因為通過電源線的電流比較大，所以會在電流周圍產生磁場。額外的屏蔽層可用于屏蔽電纜內的電磁場，使其不影響其他組件。另外，電纜的屏蔽層可以起到一定的接地保護作用，如果電纜的芯線損壞，漏電流會像地網一樣沿著屏蔽層流動，起到安全保護的作用。由此可見，電纜屏蔽層的作用還是很大的。
